Letztes Update / Last Update: 24-06-2019

Jump to English Version

Salzwasserpool (de)

Leider gibt es hier im Moment nur eine Liste an verwendeten Komponenten. Diese soll schon mal einen groben Überblick verschaffen. Mehr folgt in Kürze.

Komponentenliste

  • Schwimmbecken: Achtform 525 x 320 x 120 cm
  • Stahlwand: 0,6 mm Stärke
  • Folie: 0,8 mm stark, in der Farbe Blau
  • Handlauf: Kombi-Profil 525 x 320 cm in Blau
  • Schutzvlies: 300 gr./m² (10 x 2 m)
  • Bodenisolierung: 31 Stk. Klemmfalzplatten
  • Aushubfüllung: feiner Kies

  • Sandfilteranlage:
         Lisboa 450 DM-GFK-Kessel 75kg (glasfaserverstärktes Polyester)
         6-Wegeventil Astral 1 1/2 Zoll
         Torpedo 50, 230V, Salzwasserbeständig, 8 m³/h bei 8 m
         Auslassventile für Kessel und Pumpe
         Div. DA50 PVC Rohre, Winkel, Verschraubungen und Kleber
         Antivibrationsmatte (z.B. für Waschmaschinen)
  • Filtersand: Körnung 0,7 bis 1,2 mm, 50 kg
  • Filterzusatz: Zeolithe, 20 kg
  • Chlorgenerator: Salt Manager Mini (7 Gramm/h, bis 25 m³)
  • Stromanschluss: Smarte Steckdose und Verteiler
  • Verbindung Pool zu Filter: 38 mm Standardpoolschlauch
    Heute wüde ich aber zu einem DA50 Flex PVC Schlauch greifen,
    auch wenn der 38mm Schlauch derzeit keine Probleme macht!
  • 2x DN110 KG Rohr für die Verlegung des Schlauches in der Erde
  • Skimmer: Standardausführung
  • Einlaufdüse: Standardausführung (z.B. Olympic Mini)
  • Schlauchschellen: Edelstahl W4, 38mm, 10 Stk
  • 8 Stk. PVC Schlauchübergang DA50 Klebe - 38 mm
  • 2 Stk. Absperrventile (PVC Kugelhahn) für Zu- und Ablauf
    -> Ersetzt durch 3-Wege Ventile mit T-Bohrung um zusätzlich die Solaranlage anzuschließen
  • Rain Bird Ventilschlacht für die Ventile

  • Leiter: Kisi Cavere (kindersicher und komfortabel)
  • Zinkplatte für Edelstahlleiter
  • WPC Bodenplatte vor der Leiter

  • Abdeckfolie: SOL + GUARD - transparente Thermofolie
  • Aufrollvorrichtung zur Solarmatte
  • Winterabdeckung:
         Aufblasbare 2x580g PVC Haube
         Elektrisches Gebläse
         Gummiseil, Spanngurte

  • Styrodur-Platten und Unkrautflies für die Steinumrandung
  • Steine (grober Marmorkies) für die Steinumrandung
  • Zinkspray als Rostschutz bei den Schnittkanten der Einbauteile
  • Einfache Gurtzange für die Schraubverbindungen
  • PH- Granulat 5 kg
  • Poolsalz 75kg
  • Akku-Bodensauger
  • Laubkescher
  • Folienputzschwamm
  • Poolthermometer
  • Teststreifen und Tabletten




Salt Water Pool (en)

Unfortunately, there is currently only a list of components used here. This should give a rough overview. More will follow shortly.

Component list

  • Swimming pool: eight-shaped 525 x 320 x 120 cm (~17 x 10.5 x 4 ft)
  • Steel wall: 0.6 mm (.024") thickness
  • Foil: 0.8 mm (.031") thick, in the color blue
  • Handrail: Combi profile 525 x 320 cm (~17 x 10.5 ft) in blue
  • Protective fleece: 300 gr./m² (10 x 2 m / ~33 x 6.5 ft)
  • Floor insulation: 31 pcs. Clamping rebate plates
  • Excavation filling: fine gravel

  • Sand filter:
  • Lisboa 450 DM-GFK boiler 75 kg / 165 lb. (glass fiber reinforced polyester)
  • 6-way valve Astral 1 1/2 inches
  • Torpedo 50, 230V, saltwater resistant, 8 m³/h at 8 m (26 ft)
  • Exhaust valves for boiler and pump
  • Misc. DA50 PVC pipes, brackets, fittings and adhesives
  • Anti-vibration mat (eg for washing machines)
  • Filter sand: grain size 0.7 to 1.2 mm (.028" to .047"), 50 kg (110 lb.)
  • Filter additive: Zeolithe, 20 kg (44 lb.)
  • Chlorine generator: Salt Manager Mini (7 grams/h, up to 25 m³)
  • Electricity connection: Smart power socket and distributor
  • Connection pool to filter: 38 mm (1 1/2") standard pool hose
    Today I would grab a DA50 Flex PVC hose,
    even if the 38mm hose does not cause any problems at the moment!
  • 2x DN110 KG pipe for laying the hose in the ground
  • Skimmer: simple standard version
  • Inlet nozzle: simple standard version (eg Olympic Mini)
  • Hose clamps: stainless steel W4, 38mm (1 1/2"), 10 pcs
  • 8 pcs. PVC hose transition DA50 adhesive - 38 mm (1 1/2")
  • 2 pcs. Shut-off valves (PVC ball valve) for inlet and outlet
    -> Replaced by 3-way ball valves with T-bore for additional solar system support
  • Rain Bird valve fight for the valves

  • Ladder: Kisi Cavere (child safe and comfortable)
  • Zinc plate for the stainless steel ladder
  • WPC bottom plate in front of the ladder

  • Cover foil: SOL + GUARD - transparent thermo foil
  • Retractor for solar mat
  • Winter cover:
         Inflatable 2x 580 g (20.5 oz.) PVC Dome
         Electric fan
         Rubber cord, straps

  • Styrodur plates and weed fleece for the stone border
  • Stones (coarse marble gravel) for the stone border
  • Zinc spray as rust protection at the cut edges of the built-in parts
  • Simple belt tongs for the screw connections
  • PH- granulate 5 kg / 11 lb.
  • Pool salt 75kg / 165 lb.
  • Cordless pool cleaner
  • Leaf rake
  • Foil sponge
  • Pool thermometer
  • Test strips and tablets

Übersicht / Overview

Verrohrungsplan / Piping map

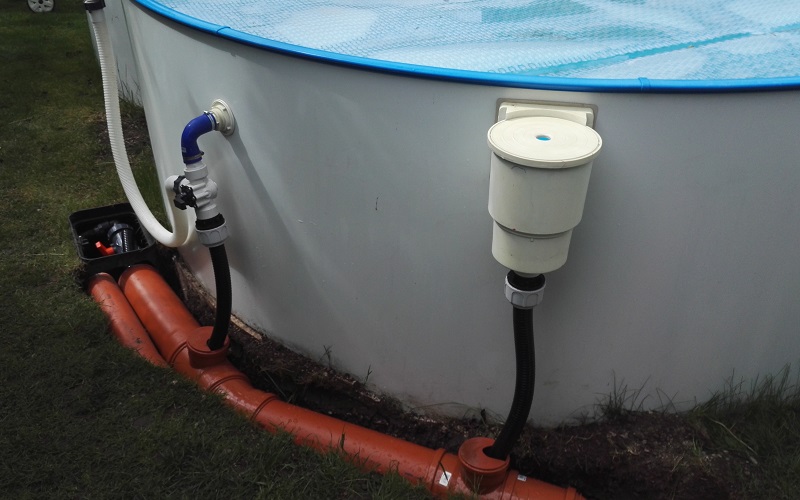

Verrohrung / Piping

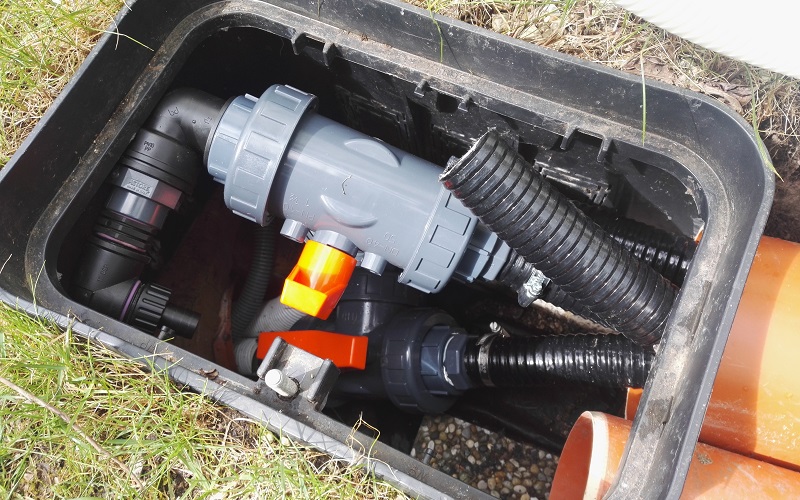

Anschlussverteilung / Junction
(Solarpumpe fehlt / solar pump missing)

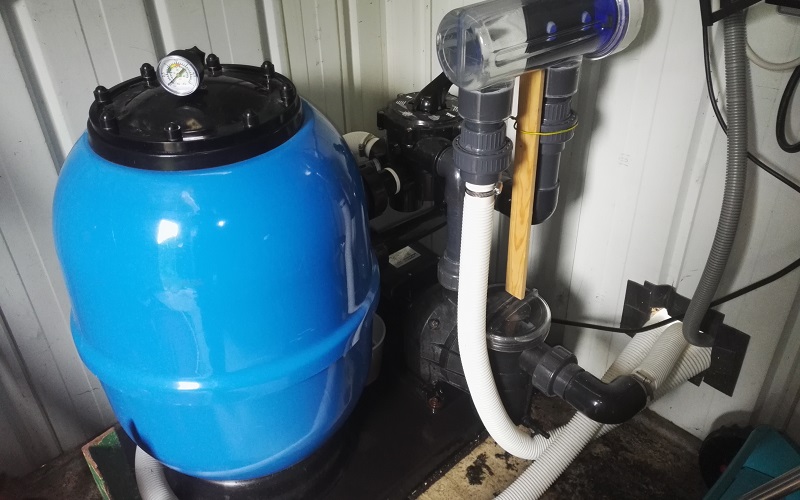

Filter System

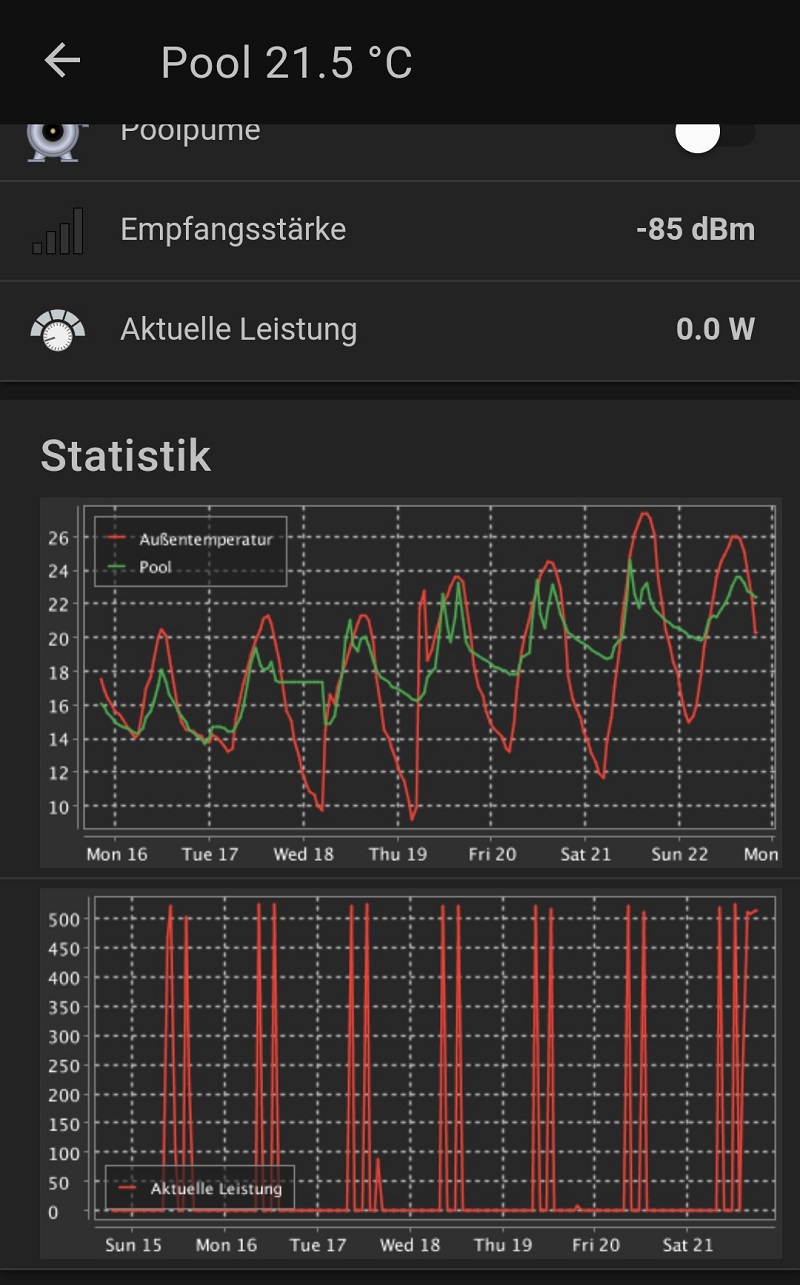

Steuerung / Control

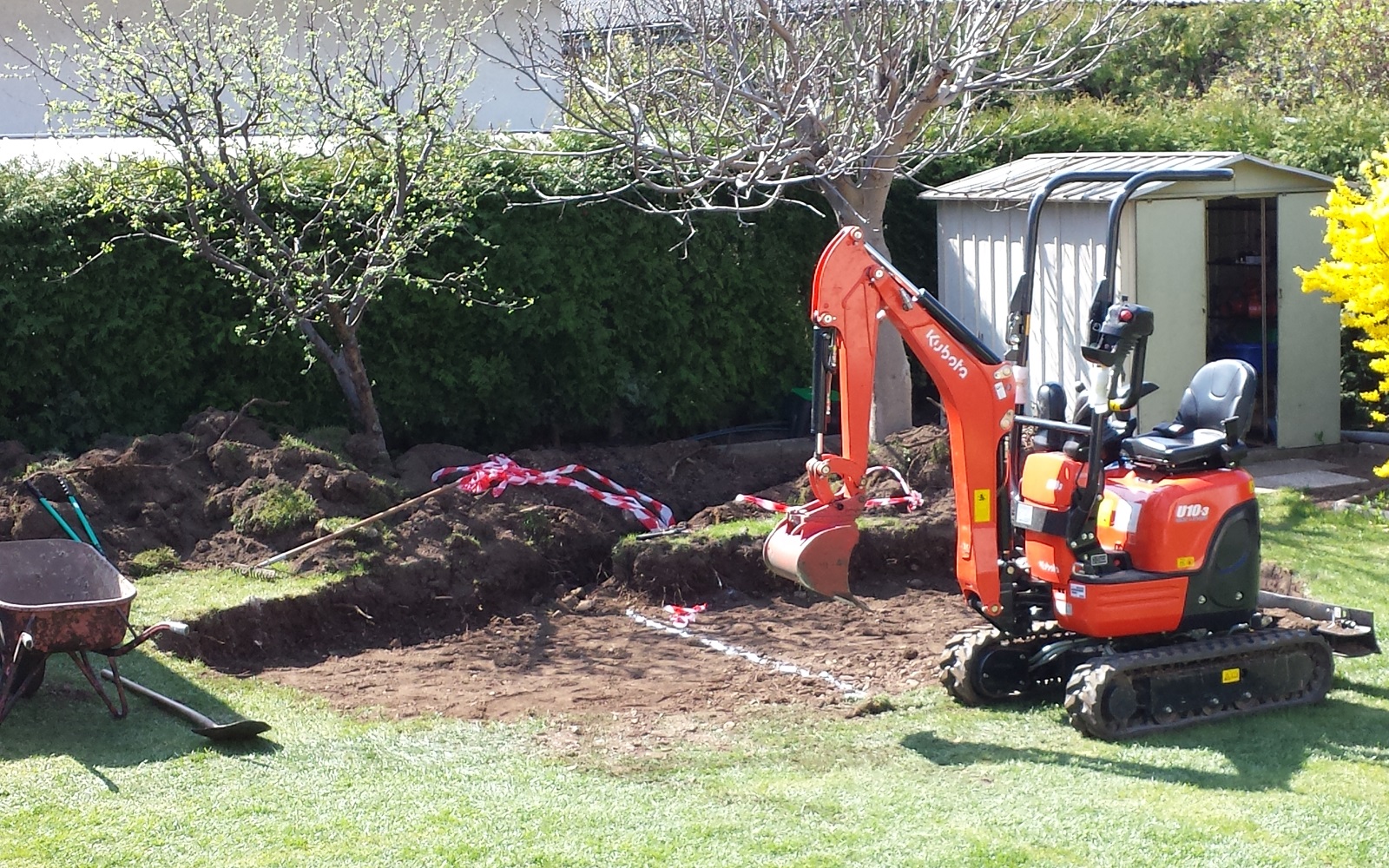

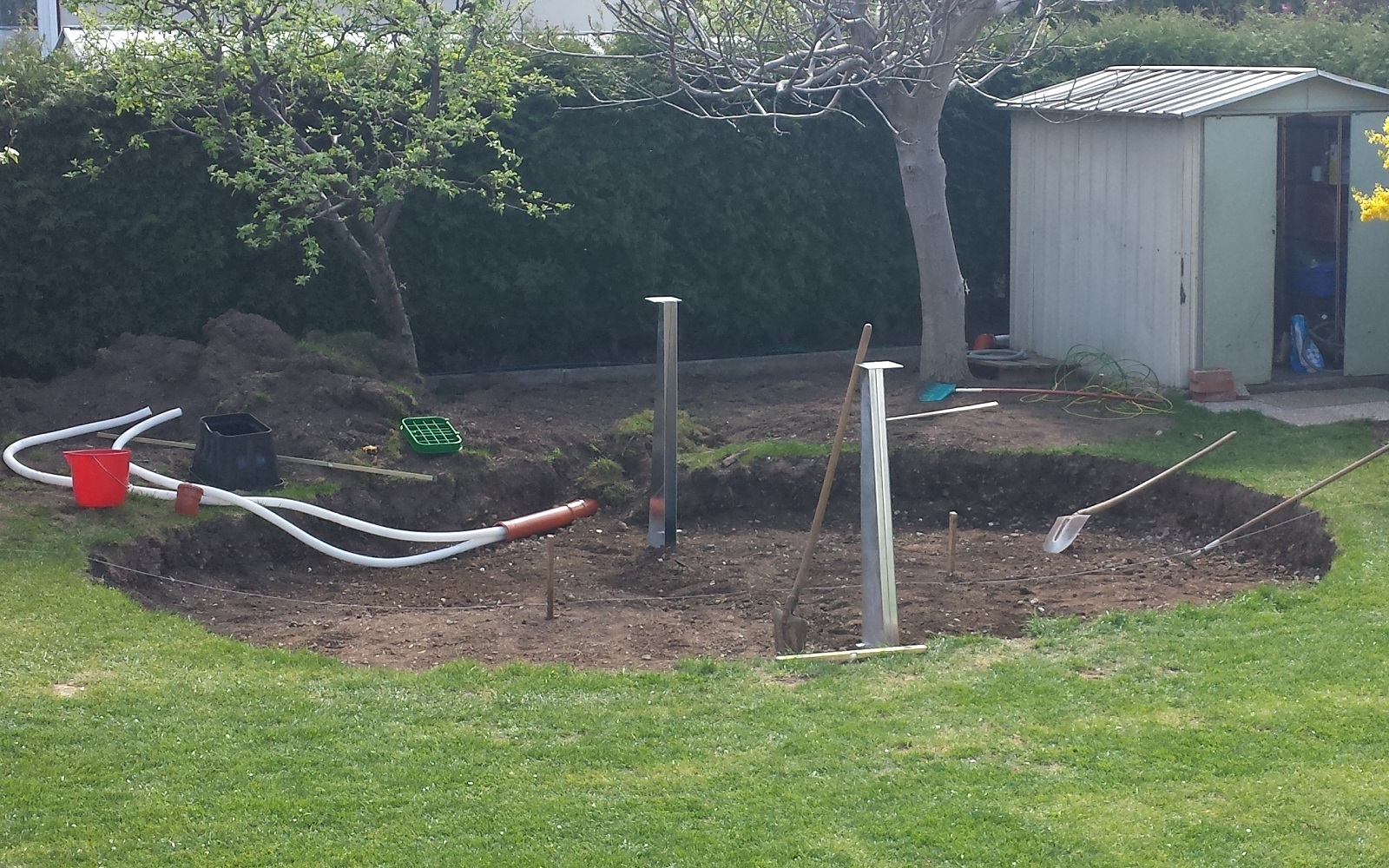

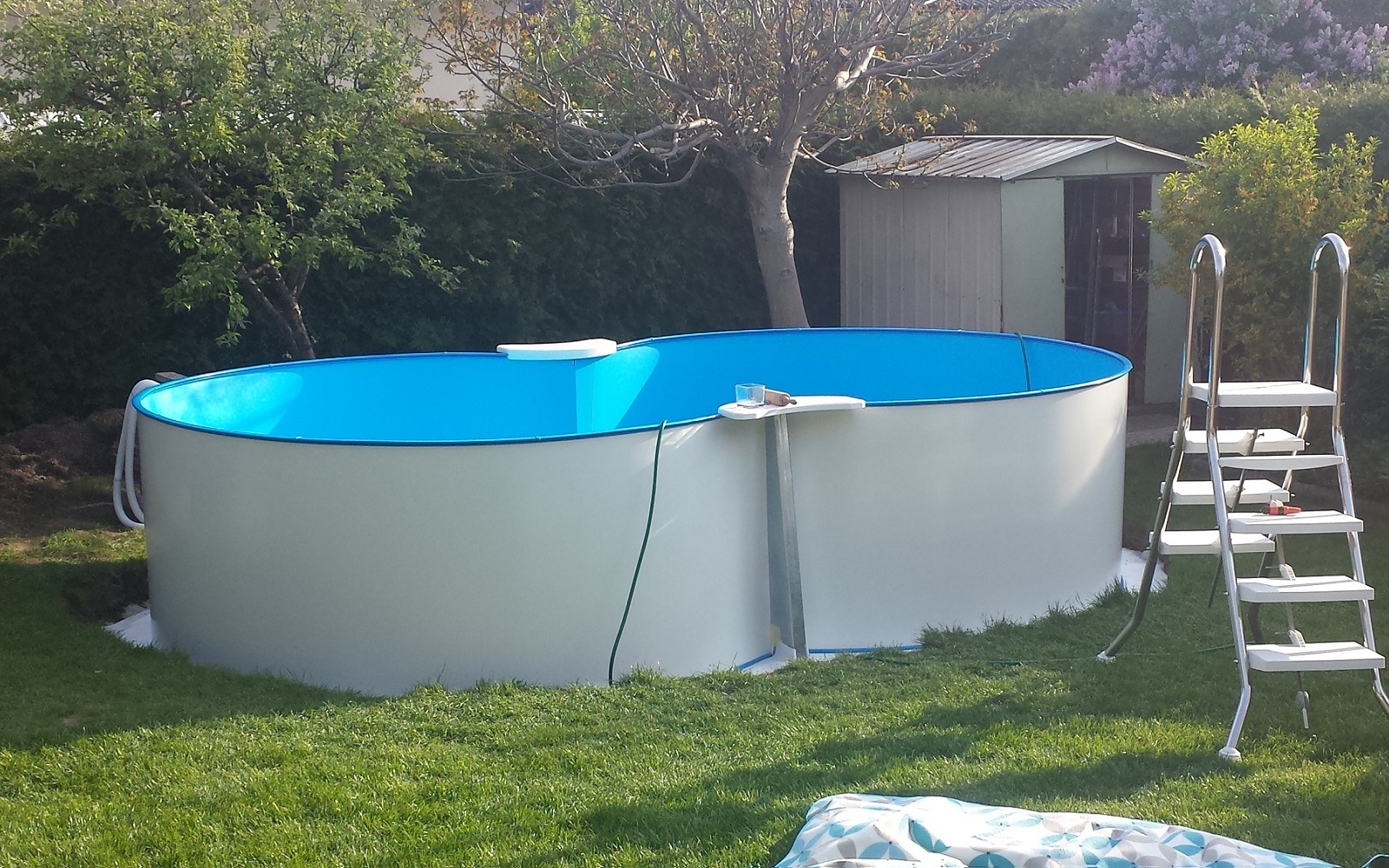

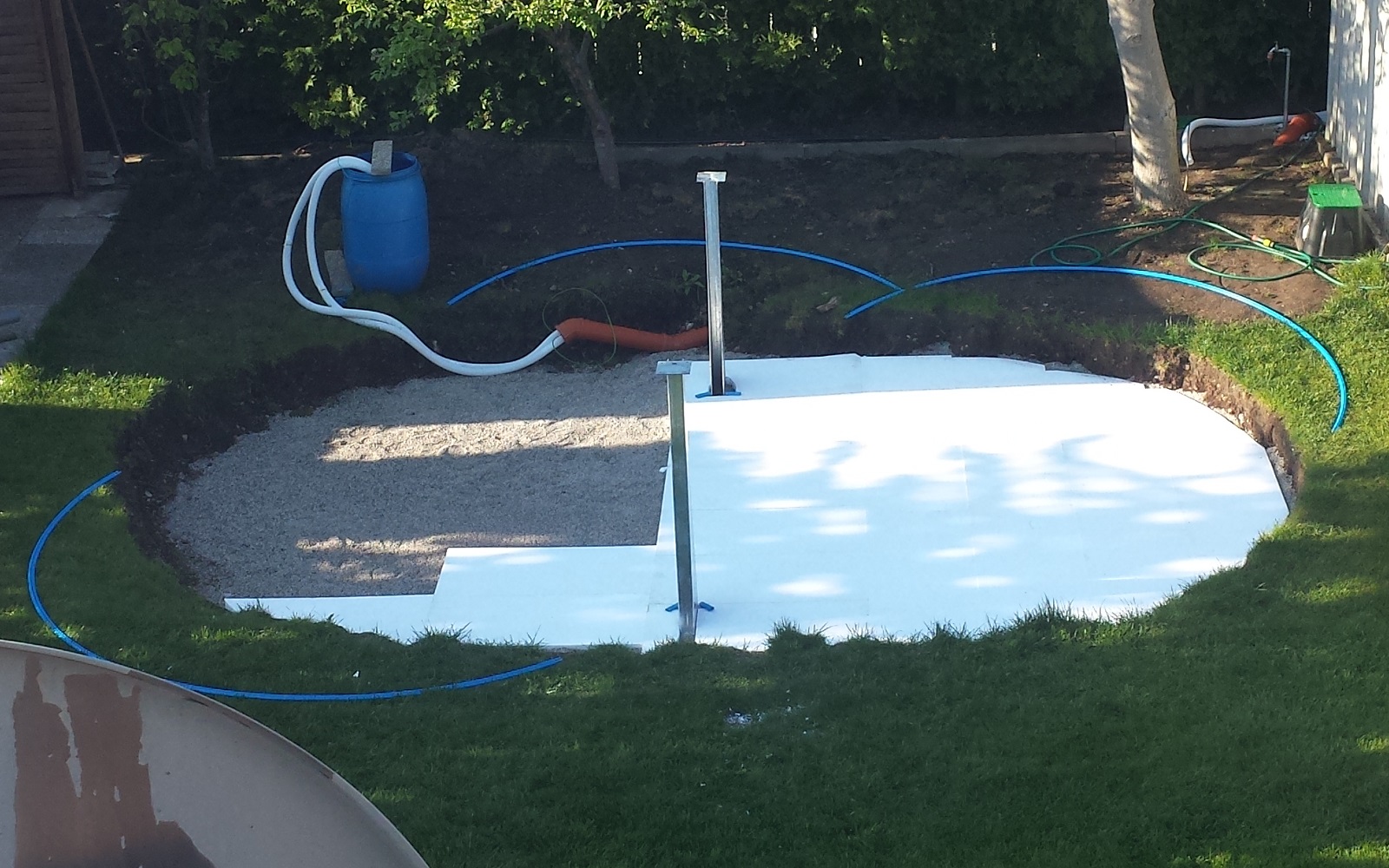

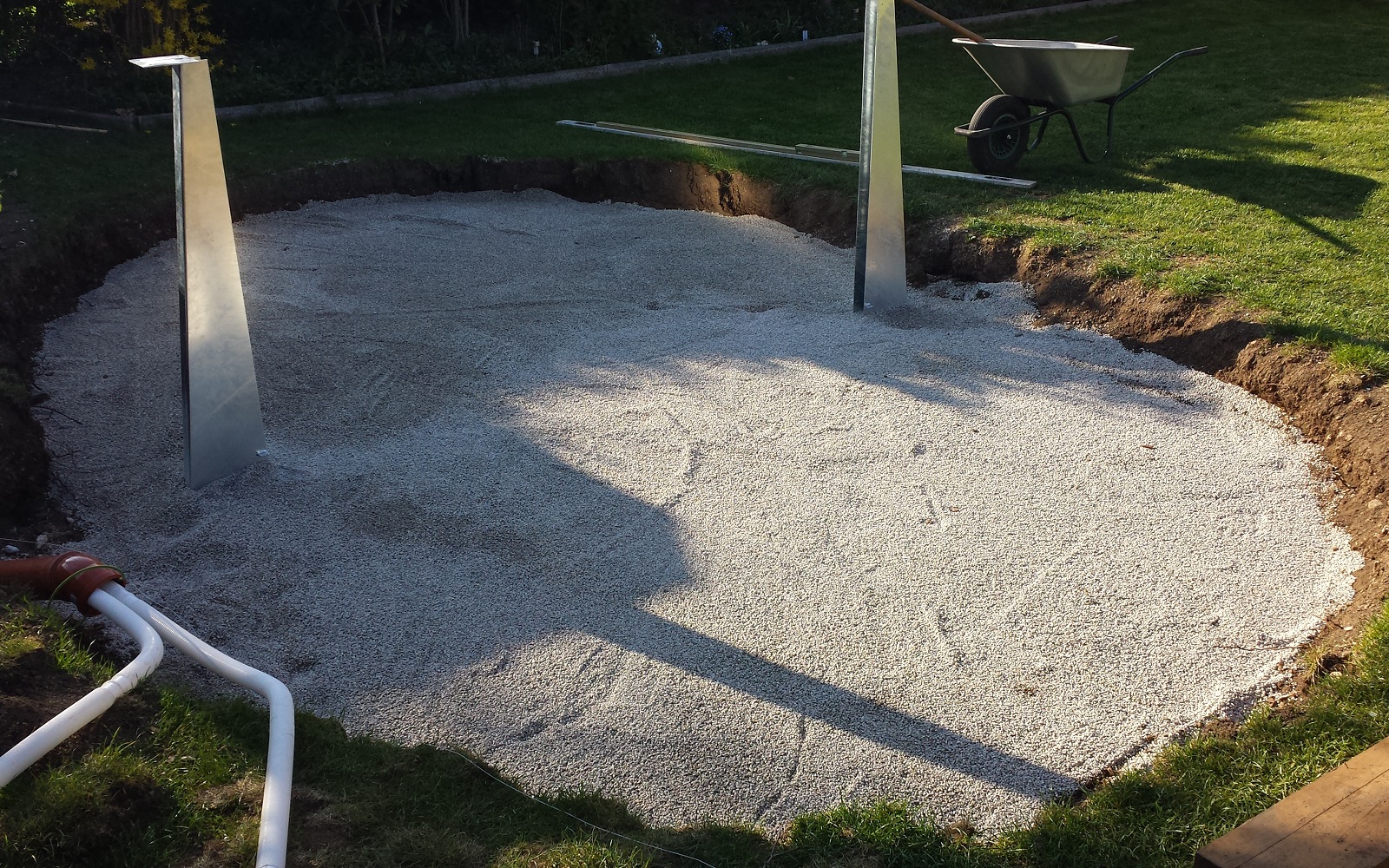

Aufbau / Construction:
